ZSG系列重型振动筛

ZSG系列重型振动筛

产品分类: 大型筛机系列
ZSG系列重型振动筛是一种新型的通用筛分设备,其筛箱运动轨迹近似为直线。
订购热线:15516627803

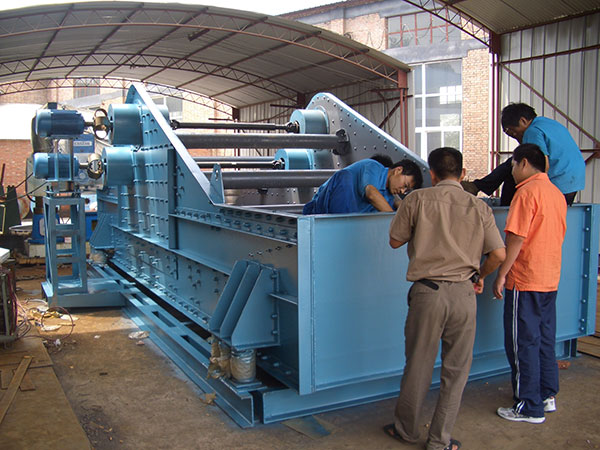

ZSG重型振动筛产品概述

    ZSG系列重型振动筛是我公司在实践中自行研制的一种新型筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,以冶金行业用途为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻,能耗低、便于安装及工艺布置等特点,采用节能振动电机作振动源,橡胶弹簧支撑并隔振,处理量大,筛分效率高,筛网有较大的安装倾角,拼块组装筛板,更换方便,使用寿命长。
重效直线振动筛

ZSG型重型筛主要特点

    1.体积小,筛分能力大.
    2.重量轻,便于安装及工艺布置.
    3.能耗少,可节约大量能源.
    4.价格低,备件量极少.
    5.结构简单,造型美观.
    6.筛网由小块拼装,且更换极为简便.

工作原理和结构

    ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG系列重型筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。ZSG系列重型筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

    ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优良钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

    ZSG系列矿用重型振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。

    减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

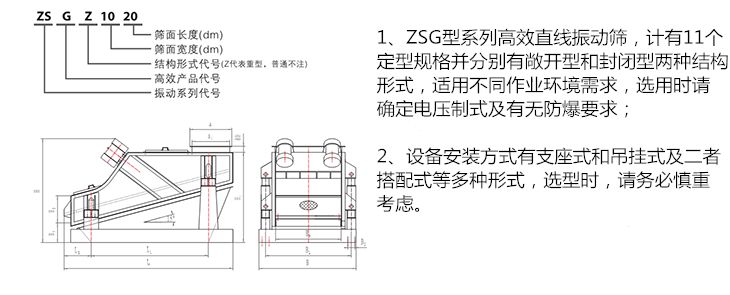

ZSG重型筛型号含义

ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 筛面长度(dm)
│ │ │
│ │ └────────── 筛面宽度(dm)
│ │
│ └───────────- 产品代号
└───────────── 振动筛系列代号

技术参数

技术参数

 说明:此参数仅供用户选型参考,具体结构及主要技术参数以技术和供货合同为准。

ZSG重型筛安装、调试与操作

   ZSG系列重型筛机安装前,应按该机基础图施工,予埋地脚螺栓或钢板。筛机就位安装好后,应拧紧地脚螺栓。

   ZSG系列重型筛两台振动电机必须反向旋转,接线安装后,可根据生产工艺要求进行调试;根据入筛物料流量调节振动电机的激振力,以便进行入筛物料的分级作业。

   ZSG重型筛机配用两台振动电机,调试时,应打开每台振动电机两端的防护罩,检查振动电机两端的偏心块是否完全重合,如每端两块偏心块完全重合并与另一端对应一致,这时该筛机的生产能力为大,假如需改变生产能力,则可调节振动电机两端偏心块的开合角度(两段应一致),使之得到预期。

   ZSG重型筛机启动前,操作人员必须详细检查其各部件是否有相撞或螺栓松动现象,特别是振动电机地脚螺栓是否有松动现象。所有与筛体配置的工艺设施设备,必须采用软连接,以避免筛机振动影响其它工艺设施的正常工作,然后将两台振动电机一端的防护罩打开,按动电器控制箱启动按钮。观察两振动电机是否反方向旋转,如果是同方向旋转,应迅速停车,将其改为反向旋转。

   详细情况请参考说明书!

    本机分为:敞开式振动筛与封闭式振动筛,请在订货时注明!
