为了更好的了解超声波振动筛的特性，在使用时发挥它的很好筛分、过滤效率，敬请客户使用前仔细阅读说明书。

　　超声波振动筛是一种特殊型、高精度筛分、过滤机械产品，本系列产品广泛运用于各类干式、湿式及多种几何形状物料的筛分、过滤作业，可通过各种不同目数（或孔径）的筛网，把不同颗粒状、粉状、液体状等物料很好的连续筛分或过滤，以满足各种物料的不同需要。XZS型超声波振动筛为全封闭结构，性能高、噪音低，无粉尘、液体溢散，可连续作业；是化工、医药、塑料、食品、矿业、环保、磨料、陶瓷、造纸等行业的必备产品。

　　超声波振动筛，由立式振动电机轴的上下两端的偏心重锤产生振动源，使超声波振动筛参振的上部在水平、垂直、倾斜方向做三次元运动，调节上、下部重锤的相位角，可改变物料在筛面上各种不同的运动轨迹，来满足各种不同比重物料的很好筛分或过滤，增减上、下部重锤附加重块的数量，会产生不同的振动力，可以达到不同比重、不同目数（或孔径）物料的很好筛分、过滤效果。

　　一、超声波振动筛的型号含义

　　二、超声波振动筛的使用条件

　　1、海拔不超过：1000米

　　2、周围环境湿度：-5℃-40℃

　　3、相对湿度不超过90%（20℃以下）；

　　4、周围介质没有导电尘埃、腐蚀和破坏绝缘的气体（防爆型除外）。

　　三、超声波振动筛的安装、调试

　　1、取下运输固定卡子，由于筛机的底框和振动体是通过弹簧连接的，因此在运输时通过运输固定卡子将超声波振动筛的上、下部固定为一整体，以免将超声波振动筛的上部和弹簧损坏掉，在进入安装现场安装好后，须将运输固定卡子取下来方可使用，严禁未取固定卡子试机、使用。

　　2、按照（参照附图1）设备各部位名称图，仔细检查有无异常，如有异常请与我公司联系。

　　3、安装时应将筛机放在水平的基础上，在不打基础的场合下，应在工作台和机座之间敷设防振橡胶板。

　　4、振动电机及筛机内的电缆线在工作时经受着剧烈的振动，为了生产须接标准地线。

　　5、超声波振动筛每层都可以做360°旋转，松开锁紧环螺栓，调整好每层出料口所需位置，然后上紧锁紧环螺栓，上紧方法是一边上螺帽，一边用木棒或橡胶锤锤击锁紧环外圆周边，直至锤击没有松动声为止。

　　四、超声波振动筛的试运行

　　1、闭合电源开关，进行20-30分钟空运转，电机转向须按照超声波振动筛机座上标的红色箭头方向运转，如方向不对，请调整三相电源。

　　2、应确认振动电机在额定电流内运转，在开始运转时，特别是在低温场合，电流会略高，但在20-30分钟内，就减少到额定电流值内。

　　3、筛机在工作时不得有异常声音发生，如有异常声音，要迅速停机并进行检查，异常声音的发生一般是由紧固件松动造成的，特别是在运输或分解后再组装时，要十分注意各部件的紧固，筛机在起动和停机时有瞬间的共振区（1-2秒钟），此时振幅和噪声会明显增大，属正常现象。

　　4、筛机空运转正常后，可将少量的物料通过进料口投入筛机，而后慢慢增加到所需和所能承受的给料量，此时应根据网面出料情况进行重锤的调整，使筛机的效率达到很好状态。

　　5、该系列筛机一般物料不配备弹跳球装置，即可满足筛分要求，特殊物料需要配置弹跳球装置另行设计安装，此时筛机噪音会有所增加。

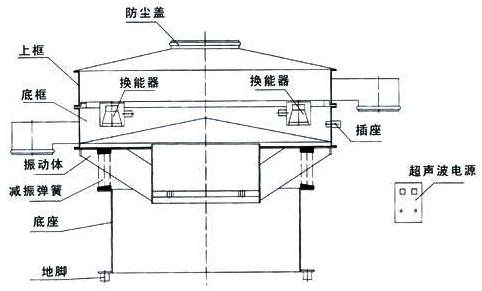

　　设备各部位名称图（附图1）

　　五、超声波振动筛上、下重锤的调整

　　1、改变超声波振动筛上、下重锤的相位角，可以改变物料在筛网上的运动轨迹和停留时间，为使筛机适应各种不同物料所需的分离状态，如物料的分布、处理量、分离效率、过网率等各种变化，应将它调整到很好状态。

　　2、上重锤不可调整角度，打开超声波振动筛底桶调整孔，松开下重锤固定螺栓，根据所筛分物料的运动轨迹，向出料口反方向调整上、下重锤的相位角（参照附图2），然后将少量物料放在筛网上面，让筛机运转，做筛面物料运动轨迹检查，如处理参数达到时，停机上紧固定螺栓，调整就结束了（切记上紧固定螺栓）。

　　注：有时因物料的比重、湿度、堆放倾斜角等参数的影响，调整相位角时不可能一次调整成功，所以请用户要有充分的耐心进行调整，使筛机发挥应有的率。

　　3、附加重块的调整，在上、下重锤的一侧装有附加重块，它的作用是增减筛机的振动力，根据用户筛机的层数多少、物料比重不同来增减振动力，通过增减振动力大小可使超声波振动筛达到很好工作状态。

　　六、超声波振动筛日常检查及保养

　　1、仔细检查筛机各个结合处的紧固螺栓有无松动，锁紧环是否锁紧，如有松动继续运转会造成筛机损坏。

　　2、仔细检查振动电机到电源开关的接线有无磨损，更换电缆时要使用氯丁耐振电缆，检查接地线是否良好，严禁振动电机缺相运转。

　　3、定期检查电机有无异常声音和异常发热现象，电机轴承部分的温度极限比环境温度高40℃,如不正常要加3号锂基脂润滑油或更换轴承，电机的拆装维修应由具有知识的技术人员操作。

　　4、每天检查筛网是否张紧，网面是否破损，如有破损要及时换网。

　　5、筛机每次使用完毕要把内部清理干净。

　　七、超声波振动筛的筛网更换

　　1、发现筛网破损，需要更换新筛网时，应先把外部锁紧环上的螺栓松开，然后取下筛框，拿出筛

　　网架，去掉橡胶密封圈、紧固环，取掉破损筛网。

　　2、换新筛网时，按1倒序重新装上即可，筛网要平整紧固，外部锁紧环上的螺栓要上紧，在上螺栓的同时要用橡胶锤或木棒锤击锁紧环外圆周边，直至锤击没有松动声为止，使锁紧环和筛框紧密结合。

　　八、设备的养护

　　1、设备运转时要定期加油，每周加油两次。（3号锂基脂润滑油）振动电机在运行1500小时后应检查并清洗油封、轴承，若有严重损伤时要立即更换。

　　2、每三个月要进行一次小修和维护，6-12个月进行一次大修，检修时要检查各紧固件有无损伤、松动。

　　3、定期检查电缆线（2-3个月换一次电机引线）。

　　九、易损件明细表

　　1、筛网

　　2、弹跳球

　　3、密封圈

　　4、尼龙环

　　5、机座用底脚调平螺栓

　　6、电机轴承

　　7、电机引线

　　8、弹簧

　　9、弹簧座

　　10、各部位紧固螺栓

　　十、注意事项

　　1、本设备使用前，请仔细阅读产品使用说明书，

　　若用户不按本说明书规定操作使用，所造成有后果本公司概不负责。

　　2、超声波振动筛有额定负荷，超过额定负荷容易烧坏电机。建议客户在使用中，开机前，确保筛机内没有物料，停机时，将筛机内的物料排放干净，方可停机。

　　十一、一般故障及其排除方法（如表所示）
