振动筛厂家设备布置及现场设计注意事项
文章出处：原创
责任编辑：admin
人气：2999
发表时间：2016-12-26 01:31

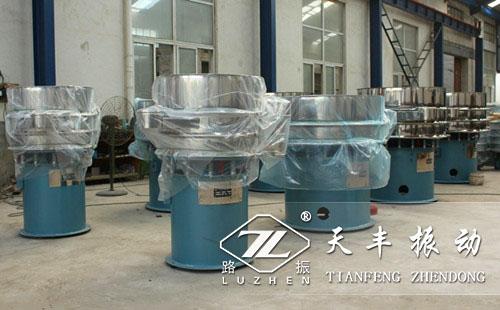

振动筛是利用振子激振所产生的复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
振动筛一般布置在粉碎车间的高层厂房内，其跨度一般不小于8m，生产复杂多品种产品可取9m。筛分设备中心线与斗式提升机中心线在横向成一直线，它们的间距，应保证斗式提升机与筛分机之间安装溜管所需要的很小尺寸，溜管倾斜角不小于45。为提高筛分效率，使物料布满筛面，在筛子处可设分料板。
振动筛下面的布置及工艺设计注意事项：
一、筛选的粗粒料即筛上料的输送形式有3 种：
1、经溜管直接返回粉碎机重新粉碎或进入粉碎机的过渡粉仓；
2、经输送设备送托粉碎机供料仓；
3、专设胶带输送机或螺旋输送机将粗粒料送至磨机供料仓。
二、筛出的细粉即为粉料产品用输送设备或经溜管送到配料仓待用，还应考虑能送到磨机供料仓的设施。
1、筛分设备选用振动筛时，其中心线距楼面高度，一般可等于或略小于筛分机宽度尺寸，筛分机都应设置防幸罩，防尘罩的结构必须便于更换筛网，筛子正前方及两侧应设检修门。振动筛采用大密闭防尘罩时，其顶部的标高与斗式提升机检修平台的标高尽量取得一致，使振动筛检修时，起吊的部件吊在防尘罩的上方。
2、车间内有两台或两台以上不同规格型号的筛分机时，首先按很大尺寸筛分机进行布置(与厂房柱距、距楼面标高)，其他筛分机布置尺寸从属于尺寸大的筛分机，在纵向定位线上尽可能取同一中心线，使厂房布置整齐。
3、布置斗式提升机时应注意，在斗式提升机上方设3t 手动单梁起重设备。吊车粱轨底面与斗式提升机传动轮中心距不小于1.5m，便于起吊传动装置。当斗式提升机传动装置露出屋面布置时，在斗式提升机顶部应设单独防雨雨搭。
振动筛一般布置在粉碎车间的高层厂房内，其跨度一般不小于8m，生产复杂多品种产品可取9m。筛分设备中心线与斗式提升机中心线在横向成一直线，它们的间距，应保证斗式提升机与筛分机之间安装溜管所需要的很小尺寸，溜管倾斜角不小于45。为提高筛分效率，使物料布满筛面，在筛子处可设分料板。
振动筛下面的布置及工艺设计注意事项：
一、筛选的粗粒料即筛上料的输送形式有3 种：
1、经溜管直接返回粉碎机重新粉碎或进入粉碎机的过渡粉仓；
2、经输送设备送托粉碎机供料仓；
3、专设胶带输送机或螺旋输送机将粗粒料送至磨机供料仓。
二、筛出的细粉即为粉料产品用输送设备或经溜管送到配料仓待用，还应考虑能送到磨机供料仓的设施。
1、筛分设备选用振动筛时，其中心线距楼面高度，一般可等于或略小于筛分机宽度尺寸，筛分机都应设置防幸罩，防尘罩的结构必须便于更换筛网，筛子正前方及两侧应设检修门。振动筛采用大密闭防尘罩时，其顶部的标高与斗式提升机检修平台的标高尽量取得一致，使振动筛检修时，起吊的部件吊在防尘罩的上方。
2、车间内有两台或两台以上不同规格型号的筛分机时，首先按很大尺寸筛分机进行布置(与厂房柱距、距楼面标高)，其他筛分机布置尺寸从属于尺寸大的筛分机，在纵向定位线上尽可能取同一中心线，使厂房布置整齐。
3、布置斗式提升机时应注意，在斗式提升机上方设3t 手动单梁起重设备。吊车粱轨底面与斗式提升机传动轮中心距不小于1.5m，便于起吊传动装置。当斗式提升机传动装置露出屋面布置时，在斗式提升机顶部应设单独防雨雨搭。
