振动筛常见运动轨迹
文章出处：原创
责任编辑：admin
人气：3521
发表时间：2016-05-28 02:49
振动筛的振动方式有很多种，根据运动轨迹可以分为直线型振动、圆或椭圆振动、曲线形振动复合振动，产生振动时一般都是利用振子激振所产生的复旋型振动而工作的，振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

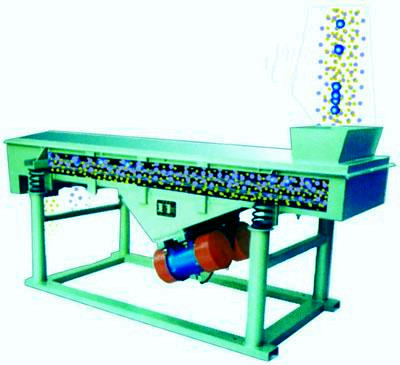

直线型振动
振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上的投影都是直线者，其振动形式称为直线型振动。此类型的振动筛即被称为直线振动筛或直线筛。将两台相同型号的振动电机安装在振动设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机转向相反，则两台振动电机运转必然同步，机体产生直线型振动。
振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上的投影都是直线者，其振动形式称为直线型振动。此类型的振动筛即被称为直线振动筛或直线筛。将两台相同型号的振动电机安装在振动设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机转向相反，则两台振动电机运转必然同步，机体产生直线型振动。
圆或椭圆振动
振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影为一圆或椭圆者，其振动形式称为圆或椭圆型振动。此类振动筛即被称为圆振动筛或圆振筛。通常将一台振动电机安装在振动机械的机体上，即可产生这种运动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其形式则看振动电机与整机重心的相对位置而定。
振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影为一圆或椭圆者，其振动形式称为圆或椭圆型振动。此类振动筛即被称为圆振动筛或圆振筛。通常将一台振动电机安装在振动机械的机体上，即可产生这种运动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其形式则看振动电机与整机重心的相对位置而定。
复合振动
振动体的振动是由两组激振系统产生的，其振动形式称为复合振动。一般有双频复合型及双幅复合型两种形式。某些特殊性能的振动筛分设备，使用两台不同型号不同转速的振动电机，分装于筛分设备的受料端和出料端，使受料端呈现大振幅低频率的振动，同时出料端呈现小振幅高频率的振动，筛分设备的中部重叠两种振动，使筛分设备起到更的筛分作用。
旋振动又称三维振动
振动体的振动轨迹在水平面上的投影是一圆或椭圆，其振动形式称为旋振动。此类振动筛即被称为旋振筛。旋振动又可分为平旋型振动、涡旋型振动和复旋型振动三种形式。当振动体的振动轨迹在垂直面上的投影为一水平直线者，其振动形式称为平旋型振动；当振动体的轨迹在垂直面上的投影为一斜直线者，其振动形式称为涡旋型振动；当振动体的振动轨迹在垂直面上的投影为一圆或椭圆者，其振动形式称为复旋型振动。通常由立式振动电机激振的振动设备产生旋 振动，其振动形式则看立式振动电机两端激振块的夹角而定。也可将两台底脚安装型振动电机分装于振动设备两侧，使其转轴呈一设定的角度，则振动设备也将产生旋振动。
