振动筛出厂前测试方法大全

文章出处：原创责任编辑：admin 人气：2846 发表时间：2016-03-31 03:13

振动筛出厂前肯定会对产品进行检测的，检测的目的是为了检验振动筛各项参数是否达到了设计要求，这样做也是更好的对我们的用户负责。具体检测项目都有那些呢，根据经验，我们总结和整理出来了以下几点。

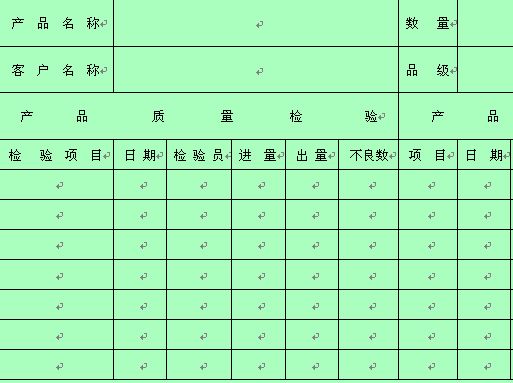

振动筛检测

振动筛出厂检测项目包括振幅、方向角、振动频率、停车时的共振振幅、噪声、功率、轴承温升及模态测试等，一般测试是空载进行的。

振动筛（震动筛）出厂测试方法有许多种，目前，比较的测试采用便携式系统完成。测试的关键是要选取合适的传感器，把不同的源信号转换成适当的电信号，然后再运用不同的软件进行数据处理和分析。当然，如果条件有限，某些测试项目完全可以采用比较简单的方法来完成。

一振幅的检测

由于振动筛设计（尤指重心计算）与制造过程中存在误差，振动筛四角振幅不完全相等。一般要求振动筛入料端两点振幅之差和排料端两点振幅之差不要大于0.5mm；入料端A、B两点平均振幅和排料端两点平均振幅相关不要大于1mm。这样，在筛分过程中物料才不至于跑偏，筛框才不至于扭振，筛框各处振动强度接近一致，对筛框整体寿命有利。振动方向角（抛射角）影响到物料的输送速度。对于直线振动筛来主说，抛射角在40~60度之间都行。小的抛射角物料运行速度较快，处理量大，大的抛射角，物料运行速度慢，但筛分效率高，工艺效果好。振幅和抛射角测试可采用振幅和方向角目测指示牌测试。

二振频的检测

可选用振动传感器放置在筛框合适位置，通过对筛框全局部工作振动信号采集分析，即可输出显示比较的工作频率。比较简单的方法是采用转数表，通过测试电机转速和皮带轮转速直接读出筛子工作频率。

三共振振幅检测

停车时共振振幅的检测很简单的方法是在简框侧板贴一张白纸，然后手拿一支圆珠笔，垂直贴紧纸面，圆珠笔固定不动，白纸上即可画出停车共振轨迹，测量轨迹长度即可知道筛子停车时的共振振幅大小。

四噪音的检测

使用噪声计直接测量即可。噪声的测试在筛子周边距设备1M处的不同位置测试，一般取4个点测试。

五轴承升温检测

利用激光测温表在开机前测环境温度，开机后每0.5h测一次轴承温度。连续开机8h，即可把轴承的温升变化记录下来。通过对轴承漫度测试数据分析，可知道轴承质量和轴承装配质量是否存在问题，以便出厂前解决。一般要求连续开车8h，轴承高温度不超过75度，高温升不超过40度。正常情况下，连续开车4h，轴承温度不再持续升高，说明轴承装配正确。如果轴承漫度不断升高，说明轴承装配有问题，应进行检查并排除问题后重新试车。
